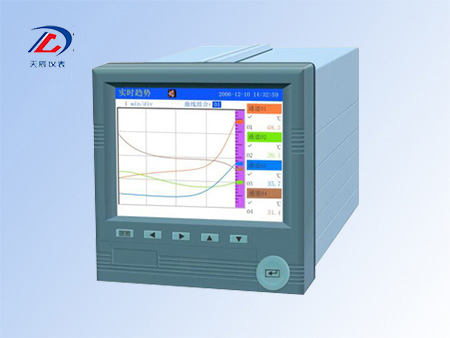

彩色无纸记录仪
一、概述
XME7000彩屏无纸记录仪最大16路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等多种信号。具有传感器配电输出、继电器报警输出、变送输出、流量积算、累积报表、历史数据转存、打印以及远程通讯功能。
二、功能说明
| 功能 | 说明 |
| 显示 | 采用进口5.7英寸320*240点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角，屏幕亮度自由调节 |
| 数据采集 | 采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号采集、记录、显示和报警 |
| 存储 | 采用32M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据 |
| 输入信号 | 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可 |
| 显示范围 | 显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999 |
| 操作界面 | 全新输入法，操作方便，支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，汉字位号、单位自定义组合输入 |
| 存储功能 | 配备标准USB接口，支持USB1.1,2.0优盘，支持FAT16/FAT32文件系统。历史数据转存快捷方便 |
| 通讯/打印 | 标准串行通讯接口：RS-485和RS-232C；采用标准开放的Modbus通讯协议。具有RS-232C串行微型打印机接口，手动打印数据、 曲线，自动定时打印数据，满足用户现场打印的需求 |
| 内部时钟 | 集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便了企业计量管理 |
| 供电电源 | 采用新型开关电源，能在交流电源100~240VAC范围内正常工作 |
| 隔离 | 全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作 |
三、输入规格
| 输入类型 | 测量范围 | 输入类型 | 测量范围(℃) | ||
| Ⅱ型：0~10mA，0~5V | -9999~19999 | 热电偶 | B | 500~1800 | |
| Ⅲ型：4~20mA，1~5V | -9999~19999 | S | 0~1600 | ||
| 20mV | 0~20mV | K | 0~1300 | ||
| 100mV | 0~100mV | E | 0~1000 | ||
| 频率Fr | 0~10kHz | J | 0~1000 | ||
| 电阻0~350Ω | -9999~19999 | R | 0~1600 | ||
| 热电阻 | Cu50 | -50~140℃ | N | 0~1300 | |
| Cu53 | -50~140℃ | T | 0~380 | ||
| BA1 | -100~600℃ | WRe5-26 | 0~1800 | ||
| BA2 | -100~600℃ | 辐射 高温计 | F1 | 700~2000 | |
| Pt100 | -100~600℃ | F2 | 700~2000 | ||
四、技术参数
| 显示器 | 5.7英寸TFT彩色图形液晶显示屏、320*240点阵、CCFL背光，宽视角 |
| 基本误差 | ±0.2%F·S ±1个字 |
| 输入规格 | 全隔离万能输入：1~12通道信号输入，通道间全隔离，隔离电压大于400V 传感器配电：24VDC 模拟输出：4~20mA输出 12路可组态继电器触点输出：触点容量为3A/250VAC（阻性负载） 报警输出：上上限、上限、下限、下下限 |
| 补偿运算 | 蒸汽…………根据IFC67公式计算蒸汽密度测量过热蒸汽的质量流量 一般气体……温度、压力补偿测量标准体积流量 天然气………温度、压力补偿测量标准体积流量 液体…………温度补偿测量标准体积流量或质量流量 |
| 补偿范围 | 蒸汽： 一般气体： 压力 0.1~4.5MPa 压力 0~60MPa 温度 100~500℃ 温度 -100~500℃ 密度 0.1~100kg/m3 液体湿度 -100~500℃ 比焓 2508~3224kJ/kg |
| 累积范围 | 0~99999999 |
| 记录时间 | 记录间隔：1、2、5、10、15、30、60、120、240秒可选 记录长度：八笔记录，72小时/笔（记录间隔1秒）~720天/笔（记录间隔4分） |
| 通讯/打印 | 通讯接口：RS232C或RS485 波特率：1200、2400、9600、57600 打印接口：RS232C直接连接微型打印机 |
| 数据备份和转存 | 128M、256M、512M、1G及更大U盘可选 |
| 热电偶冷补误差 | ±1℃ |
| 断电保护 | 内置FLASH存储器保护参数和历史数据，断电后可永久保存，集成硬件时钟，断电后也能准确运行 |
| 电 源 | 开关电源：100~240VAC（50Hz/60Hz） |
| 环境温度 | 0~50℃ |
| 环境湿度 | 0~85%RH |
五、选型型谱
| 代码 | 说明 | ||||||||||||
| XME | 集成仪表系列 | ||||||||||||
仪表 输入 | 70 | 150×150×252mm | |||||||||||
| 01~12 | 万能输入 | 输入通道01~12个 | |||||||||||
| 频率输入 | N | 无输入 | |||||||||||
| F01~12 | 万能输入＋频率输入≤12 | 频率信号输入数量 | |||||||||||
| R | 真彩无纸记录仪 | ||||||||||||
| 继电器报警输出（可组态） | 00 | 无输出 | |||||||||||
| 01~12 | 01~12个报警点 | ||||||||||||
| 变送与PID调节输出（占用9~12通道） | N | 无输出 | |||||||||||
| A1 | 一路变送输出 | ||||||||||||
| A2 | 二路变送输出 | ||||||||||||
| A3 | 三路变送输出 | ||||||||||||
| A4 | 四路变送输出 | ||||||||||||
注： 1、频率输入在9~12通道不能与其他信号混接 2、变送输出数量＋调节输出数量≤4 | N | 无输出 | |||||||||||
| C1 | 一路PID调节输出 | ||||||||||||
| C2 | 二路PID调节输出 | ||||||||||||
| C3 | 三路PID调节输出 | ||||||||||||
| C4 | 四路PID调节输出 | ||||||||||||
| 通讯/打印功能 | 0 | 无输出 | |||||||||||
| 1 | RS-232C通讯 | ||||||||||||
| 2 | RS-485通讯 | ||||||||||||
| 3 | RS-232打印 | ||||||||||||
| 以太网通讯 | N | 无输出 | |||||||||||
| E | 以太网通讯 | ||||||||||||
| 配电输出 | N | 无配电输出 | |||||||||||
| P | DC24V配电输出 | ||||||||||||
| 流量积算 | 0 | 无输出 | |||||||||||
| 1 | 无温压补偿的流量积 算仪表 | ||||||||||||
| 2 | 有温压补偿的流量积 算仪表 | ||||||||||||
| USB转存功能 | /0 | 无转存功能 | |||||||||||
| /U | USB转存功能 | ||||||||||||
