多回路数字显示控制仪
一、概述
仪表的巡检通道数可任意设定。XMX 系列仪表标准规格有八路、十六路和三十二路三种；XMX-LCD 仪表有八路和十六路两种规格；XMX-M 仪表只有八路巡检通道。
 |  |

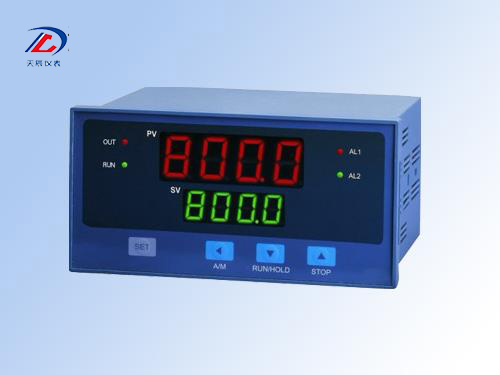

| 多回路数字显示控制仪 | 液晶显示控制仪 |
仪表具有多种类型输入功能，每个通道可通过参数分别设置不同的输入信号（热电偶/ 热电阻/ 线性电压/ 线性电流/ 线性电阻），大大减少了备表的数量。适用范围非常广泛，可与各种类型传感器、变送器配合使用，实现对温度、压力液位、容量、力等物理量的测量显示、报警控制、数据采集和记录。每通道具有两个独立报警设定点，通过参数可任意设置报警的方式（上下限、下上限、上上限或下下限），通过两个公共报警继电器输出。
其中XMX-M 仪表还可以将每通道的两个报警点以独立报警继电器输出。仪表可选配通讯组件（RS232/RS485），与上位计算机通信，或通过RS232 接口连接微型打印机，定时/ 随机打印各通道测量数据。
XMX-LCD 仪表采用128*64 液晶显示，每屏幕可显示8 通道数据。
二、功能特点
| 功能 | 说明 |
| 信号输入 | 16回路万能输入。采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的误差 |
| 分辨率设定 | 各回路可以独立设定显示量程和小数点位置，并进行零点修正，当输入为热电偶/热电阻时可选择显示分辨率（小数点位置）。 |
| 显示方式 | XMX-M型仪表高亮LED数码显示，分屏切换显示各回路测量值 XMX-LCD型仪表液晶显示，每屏显示8回路的测量值 |
| 报警方式 | 各回路上下限报警值独立设定，上下限报警方式随意设置。仪表配有两个公共报警继电器输出；当仪表为8路测量信号输入时，还 可选配8点上下限报警继电器输出 |
| 手/自动巡检 | 手动定检和自动巡检切换功能，自动巡检切换时间可设定（以秒为单位）。 |
| 供电电源 | 超强开关电源，在100~240VAC间稳定工作。 |
三、技术参数
| 输入规格 | 仪表分八回路和十六回路两种规格 | |
| 精度 | 显示范围：-1999~9999 | |
| 测量精度：±0.3%F·S，自动对温漂、时漂进行补偿 | ||
| 输出方式 | 报警输出： | 常开触点容量为2A/220VAC或2A/24VDC，阻性负载； |
| 常闭触点容量为2A/220VAC或2A/24VDC，阻性负载； | ||
继电器触点接感性负载时，负载两端必须接火花吸收电路。 并且带载能力相应减小。 | ||
| 通讯方式： | RS232C，RS485，波特率1200~19200bps | |
| 打印接口： | RS232C直接连接微型打印机 | |
| 参数存储 | 仪表参数通过面板设定（或通讯写入）的次数为100万次，参数设定值可保存100年 | |
| 电源 | 开关电源：24VDC/VAC±10%，功耗≤4W；开关电源：100~240VAC，功耗≤4W | |
四、输入规格
| Sn | 输入类型 | 测量范围 | Sn | 输入类型 | 测量范围 | Sn | 输入类型 | 测量范围 |
| 00 | K | -50~1300℃ | 08 | Wre5-26 | 0~2300℃ | 22~25 | 备用 | |
| 01 | S | -50~1700℃ | 09 | Wre3-25 | 0~2300℃ | 26 | 0~80Ω | -1999~9999 |
| 02 | R | -50~1700℃ | 10~16 | 备用 | 27 | 0~400Ω | -1999~9999 | |
| 03 | T | -200~350℃ | 17 | BA1 | -160~660℃ | 28 | 0~20mV | -1999~9999 |
| 04 | E | 0~1000℃ | 18 | BA2 | -200~720℃ | 29 | 0~100mV | -1999~9999 |
| 05 | J | 0~1000℃ | 19 | Cu53 | -80~130℃ | 30 | 0~60mV | -1999~9999 |
| 06 | B | 0~1800℃ | 20 | Cu50 | -50~150℃ | 31 | 0~1V(0~20mA) | -1999~9999 |
| 07 | N | 0~1300℃ | 21 | Pt100 | -200~600℃ | 32 | 0.2~1V(4~20mA) | -1999~9999 |
五、选型型谱
通讯输出 （COMM） | -N | 无输出 | ||||||
| -S | RS485串行通信接口 | |||||||
| -R | RS232C串行通信接口 | |||||||
| -P | 实时时钟＋打印接口 | |||||||
| 独立报警输出 （仅限XMX-M仪表） | -N | 无输出 | ||||||
| -H | 8点独立上限报警（仅限8回路以下） | |||||||
| -L | 8点独立下限报警（仅限8回路以下） | |||||||
| -A | 8点独立上下限报警（仅限8回路以下） | |||||||
| 供电电源 | -N | 100~240VAC（50Hz/60Hz），开关电源 | ||||||
| -D | 24VDC/AC±10%，开关电源 | |||||||
| 输入类型 | -□ | 参见输入规格表 | ||||||
※ 仪表通讯输出位置选择R或P模块时，仪表都具有打印功能，但选R模块仪表每次上电后需要重新设置仪表内部时钟，选P模块时，则不需要 （实时时钟＋打印接口）。 | ||||||||
