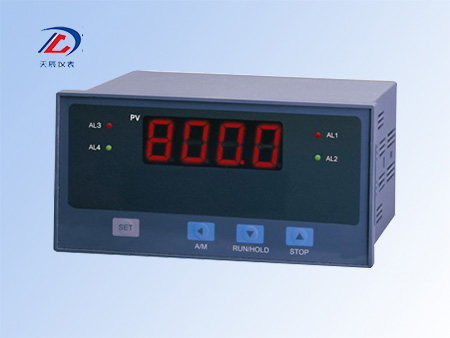

数字显示控制仪
一、概述
XMT智能显示控制仪表，万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出；通过串行通信口，可在上位计算机中实现全部仪表参数的读写；还可为两线制变送器提供24VDC电源；4位高亮度LED数字显示；对输入信号有多段折线修正功能可选；一台仪表最多可配4 个报警继电器输出、一路变送（或通信）输出和一路配电输出。
二、功能特点
| 功能 | 说明 |
| 输入信号 | 万能输入，采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的误差 |
| 测量显示 | 标准型仪表配备4位高亮LED显示窗口，可扩展高亮光柱显示 |
| 串口通讯 | 标准Modbus（RTU模式）通讯协议，速度快，通用性好，纠错能力强 |
| 输出方式 | 仪表可配置成4报警输出+1通讯（或变送）输出，也可配置成3报警输出+1变送输出+1通讯输出。 |
| 每个报警输出的报警方式和回差均可独立设定 | |
| 参数设置 | 全部功能参数的数值采用字母表示，无需查阅说明书来设置仪表，方便简捷 |
| 硬件设计 | 全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。 |
| 供电电源 | 超强开关电源，在100~240VAC间稳定工作 |
| 标准功能 | 零点和满度修正、冷端补偿、数字滤波、传感器故障处理、开方运算等 |
| 增强型仪表 | 双窗显示、8报警处理、十段折线运算、外部控制、延伸报警、最大值最小值记忆、峰值保持、 |
| 扩展功能 | 测量值保持、称重刨皮、报警复位、海拔测量、超重滤波、小信号切除等 |
三、输入规格
| 输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 | 输入类型 | 测量范围 |
| K | -50~1300℃ | Wr5-26 | -10~2480℃ | Gu50 | -50~150℃ | 0.2~1V | -1999~30000 |
| S | -50~1700℃ | Wr3-25 | -20~2230℃ | Pt100 | -200~600℃ | 1~5V | -1999~30000 |
| R | -50~1530℃ | n-AI | 扩展分度号 | 0~80Ω | -1999~30000 | 0~5V | -1999~30000 |
| T | -200~350℃ | EA1 | -30~790℃ | 0~400Ω | -1999~30000 | —20~20mV | -1999~30000 |
| E | 0~1000℃ | EU2 | -140~1240℃ | 0~20mV | -1999~30000 | —100~100mV | -1999~30000 |
| J | 0~1000℃ | BA1 | -160~660℃ | 0~100mV | -1999~30000 | —5~5V | -1999~30000 |
| B | 0~1800℃ | BA2 | -200~650℃ | 0~60mV | -1999~30000 | NU | 备用型号 |
| N | 0~1300℃ | Cu53 | -80~130℃ | 0~1V | -1999~30000 |
四、技术参数
| 输入规格 | 热电偶： | K、S、R、N、E、J、B、T、WR5-26、WR3-25、 EA1、EU2等 |
| 热电阻： | Pt100、Cu50、Cu53、BA1、BA2等 | |
| 电 压： | 0~20mV、0~60mV、0~100mV、0~1V、 0.2~1V（输入阻抗≥5MΩ），0~5V、 1~5V（输入阻抗≥500KΩ）等 | |
| 电 流： | 0~10mA（输入阻抗≤500Ω），0~20mA、 4~20mA（输入阻抗≤250Ω）等 | |
| 电 阻： | 0~80Ω、0~400Ω，三线制接线方式，要求三线 电阻相等，而且引线电阻小于18Ω | |
| 其他特殊信号需定制 | ||
| 精度 | 测量精度： | 0.2%F.S±1个字，采样周期250ms |
| 变送精度： | ±0.3%F.S±1个字。 | |
| 显示方式 | 四位高亮LED显示，可扩展高亮模拟光柱显示 | |
| 输出方式 | 报警输出： | 常开触点容量为2A/220VAC或2A/224VDC，阻性负载； |
| 常闭触点容量为2A/220VAC或2A/224VDC，阻性负载； | ||
继电器触点接感性负载时，负载两端必须接火花吸收 电路，并且带载能力相应减小。 | ||
| 变送输出： | 标准电流变送输出（X模块）4~20mA，负载 电阻≤500Ω，0~10mA负载电阻≤1000Ω， | |
| 独立隔离电源电流变送输出（IX模块）负载电阻≤250Ω | ||
标准电压变送输出（D模块）或独立隔离电源电压变送 输出（ID模块）1~5V，负载电阻≥200KΩ | ||
| 负载电阻≥200KΩ | ||
| 通讯方式： | RS232C，RS485，波特率1200~19200bps | |
| 配电输出： | 5VDC、10VDC、12VDC、24VDC等可选（最大 电流：25mA） | |
| 参数存储 | 仪表参数通过面板设定（或通讯写人）的次数为100万次，参数设定值可保存100年 | |
| 温度补偿 | 0~50℃数字温度自动补偿 | |
| 使用环境 | 环境温度0~50℃，相对湿度≤85%，避免强腐蚀气体 | |
| 电源 | 开光电源： | 100~240VAC（50Hz/60Hz），功耗≤4W |
| 开光电源： | 24VDC/AC±10%，功耗≤4W | |
五、选型型谱
| 代码 | 说明 | ||||||||
| XMG | 智能数字显示控制仪表 | ||||||||
| XMG-M | 增强型数字显示控制仪表 | ||||||||
| 外形尺寸 | -1、-1D | 160×80×125mm（横式） | |||||||
| -2、-2G | 80×160×125mm（立式） | ||||||||
| -3、 | 96×96×110mm（方型） | ||||||||
| -4、 | 48×96×110mm（立式） | ||||||||
| -5、-5G | 96×48×110mm（横式） | ||||||||
| -6、 | 72×72×110mm（方型） | ||||||||
| -7、 | 48×48×108mm（方型） | ||||||||
| 第一输出（AL1） | -N | 无输出 | |||||||
| -H | AL1继电器上限报警输出 | ||||||||
| -L | AL1继电器下限报警输出 | ||||||||
| 第二输出（AL2） | -N | 无输出 | |||||||
| -H | AL2继电器上限报警输出 | ||||||||
| -L | AL2继电器下限报警输出 | ||||||||
| 第三输出（AL3） | -N | 无输出 | |||||||
| -H | AL3继电器上限报警输出 | ||||||||
| -L | AL3继电器下限报警输出 | ||||||||
| -X | 标准电流变送输出 | ||||||||
| -D | 标准电压变送输出 | ||||||||
| 第四输出（COMM） | -N | 无输出 | |||||||
| -S | RS485串行通信接口 | ||||||||
| -IS | 独立隔离电源RS485串行 通信接口 | ||||||||
| -R | RS232C串行通信接口 | ||||||||
| -X | 标准电流变送输出 | ||||||||
| -IX | 独立隔离电源电流变送输出 | ||||||||
| -D | 标准电压变送输出 | ||||||||
| -ID | 独立隔离电源电压变送输出 | ||||||||
| 辅助位置（AUX） | -N | 无输出 | |||||||
| -H | AL4继电器上限报警输出 | ||||||||
| -L | AL4继电器下限报警输出 | ||||||||
| -V24 | 24VDC（25mA）配电输出 | ||||||||
| -V□ | 配电输出（用文字注明电压 数值） | ||||||||
| -DI | 外部控制输入（仅限增强型 仪表） | ||||||||
| 供电电源 | -N | 100~240VAC（50Hz/60Hz）， 开关电源 | |||||||
| -D | 24VDC/AC±10%，开关电源 | ||||||||
| 输入类型 | -□ | 参见前面的《输入规格表》 | |||||||
XMG-M仪表 增强型功能 | 双窗显示、8报警输出、十段折线运算、外部控制、延时报警、最大值最小值记忆、峰值保持、 测量值保持、称重刨皮、报警复位、海拔测量、超强滤波、小信号切除等 | ||||||||
| （须文字注明） | |||||||||
