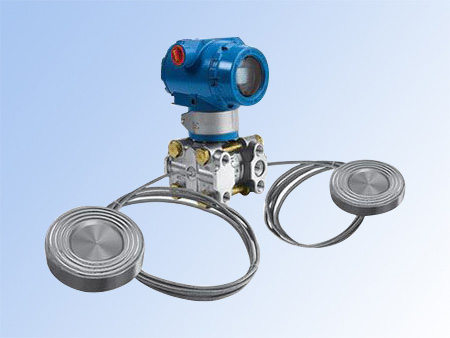

双法兰差压变送器
一、产品介绍
双法兰远传差压、压力变送器是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管的灌充硅油（或其它液体）传递至变送器的主体，然后由变送器的主体内的&室和线路放大板，将差压和压力转换成4-20mA·DC。
双法兰远传差压、压力变送器与智能放大板组合，可构成智能远传差压、压力变送器，与符合HART协议的手操器配合可以通讯，进行设定和监控。
为适应不同的安装要求，本系列变送器具有多种形式的远传装置供用户选择，变送器的主体结构与差压、压力变送器相同。
二、双法兰变送器主要用于以下场合测量
1、高温下的粘稠介质；
2、易结晶的介质；
3、带有固体颗粒或悬浮物的沉淀介质；
4、强腐蚀或剧毒性介质；
5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作；
6、连续精确测量界面和密度，远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反应过程变化的实际情况；
7、卫生清洁要求很高的场合;
如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染；
三、技术参数和性能
注; ❶远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。
❷远传装置的工作温度，由所选的灌充液的种类确定。
❸远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同温度作用，所产生的输出变化；远传压力变送器是指一侧的远传装置受到温度的影响作用，所产生的输出变化。
❹静压和温度的影响，均是在最大量程下测得。
❺DP型远传差压变送器两侧的毛细管最大长度为7.5米，两侧长度差为4.5米；GP型远传压力变送器一侧毛细管长度一般为1.5米，最长不宜超过3米（特珠情况协议商定）
四、外形尺寸
● 平法兰远传差压、压力变送器
● 扁平式远传差压、压力变送器
● 凸法兰式差压、压力变送器
● 卫生式远传差压、压力变送器
● 螺纹安装式远传差压、压力变送器
● 螺纹联接式远传压力变送器
五、双法兰远传差压/压力变送器选型
表一 TC-1151DP远传差压变送器选型
表二TC-1151GP远传压力变送器选型
表三 RFW平法兰式远传装置选型
表四 PFW扁平式远传装置选型
表五 EFW凸法兰式远传装置选型
表六 RTW螺纹安装式远传装置选型
表七 SSW卫生式远传装置选型
表八 UCW螺纹连接式远传装置选型
表九 TC-3351/3051GP远传压力变送器选型
表十 TC-3351/3051DP远传差压变送器选型
