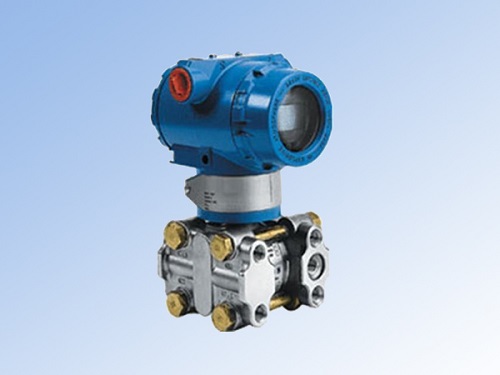

压力变送器
一、产品介绍
压力变送器主要用于测量气体、液体和蒸汽的压力、负压、和绝对压力等参数，然后将其转换成4-20mA·DC信号输出。
压力变送器包括GP型（表压力）和AP型（绝对压力）两种类型。GP和AP型与智能放大板结合，可构成智能型压力变送器，它可以通过符合HART协议的手操器相互通讯，进行设定和监控。
GP型压力变送器的&室，一侧接受被测压力信号，另一侧则与大气压力贯通，因此可用于测量表压或负压。
AP型绝对压力变送器的&室，一侧接受被测绝对压力信号，另一侧被封闭成高真空基准室，它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。
|
|
二、工作原理
电容式压力、差压变送器主要由实现压力/电容转换的&室敏感部件和将电容转换成二线制4-20mA·DC电子线路板组成。（详见下图）
当过程压力从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至&室的中心膜片上，中心膜片上是一个边缘张紧的膜片，在压力的作用下，产生相应的位移（最大约0.1mm）,该位移即形成差动电容变化，并经过电子线路板的调节、振动和放大，转换成二线制4-20mA·DC信号输出,输出电流与过程压力大小成正比。
四、技术参数与性能
1、输出信号：4-20mA·DC二线制；
2、供电电源;12-45V·DC；
3、电源影响：＜0.05%/V;
4、负载影响：电源电压稳定时，无负载影响；
5、迁移特征：最大正迁移量500%，最小负迁移量600%；
● 负迁移量的绝对值，不大于一个工程大气压；
● 迁移后的上限和下限绝对值，均不应超过最大测量范围的上限值；
● 差压流量变送器迁移会破坏开方特性，故不能进行迁移；
● 绝对压力变送器不能进行负迁移；
6、阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；
7、启动时间：＜2秒，不需预热；
8、防爆类型：防爆型 ExdIIBT4-6 本安型 ExiaII CT5;
9、指示表（%）；电流表，标尺长44.5mm,精度±2%，液晶显示表，精度±0.2%；
10、振动影响：任何方向200HZ振动时，±0.005%/g;
11、安装位置：膜片未垂直安装，可产生小于0.24KPa;
12、温度影响：±0.2%；
13、静压影响：±0.5%；
14、精度：0.25%级、0.5%级，1.0%级
15、重量：5.4Kg（不包括附件）；
16、超压影响：±0.25%;
注:
1、超压影响和温度影响,均在变送器最大量程下进行测定。
2、在其它量程下，超压引起的零点变化，通过零点调整，可恢复正常工作 ；
3、GP型压力变送器符合技术指标的工作压力为：
充硅油时：≥3.5KPa.abs
充氟油时：高于大气压力
五、电容式压力变送器选型
