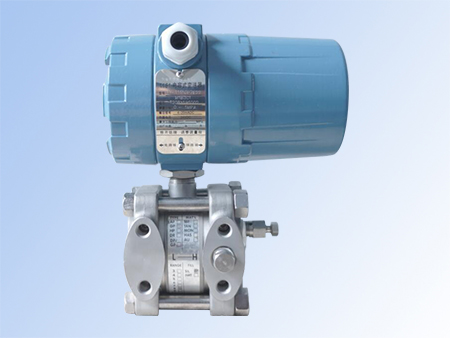

1151电容式差压变送器
一、产品介绍
差压变送器主要用于测量液体、气体、或蒸汽的压力、差压、液位和密度，然后将其转换成4-20mA·DC信号输出。1151差压变送器主要包括DP型（基础型）、HP型（高静压）和DR（微差压）三种类型。以上三种变送器与智能放大板相结合，可构成智能型差压变送器，它可以通过符合HART协议的手操器相互通信，进行设定与监控。
DR型微差压变送器可以将微小差压转化成4-20mA·DC信号输出，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它用于炉膛燃烧室微压一次和二次风量及气流损耗检测的理想产品。
DP型是
流量变送器，专门接收从节流原件送来的差压信号，经具有开方功能的“J”型电子线路板转换成与流量成正比的4-20mA·DC信号输出。
本产品采用电子开关组件，将输出电流在20%以下，与输出差压的关系切换成线性，减缓了流量变送器在起始工作阶段输出电流的不稳定现象。但在输出电流的50%以下，由于流量变送器的转换灵敏度仍高于同规格的差压变送器，因此其稳定性仍略逊于差压变送器。
二、工作原理
电容式压力、差压变送器主要由实现压力/电容转换的&室敏感部件和将电容转换成二线制4-20mA·DC电子线路板组成。（详见下图）
当过程压力从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至&室的中心膜片上，中心膜片上是一个边缘张紧的膜片，在压力的作用下，产生相应的位移（最大约0.1mm）,该位移即形成差动电容变化，并经过电子线路板的调节、振动和放大，转换成二线制4-20mA·DC信号输出,输出电流与过程压力大小成正比。
三、装配分解图
适应于DP、HP、DP
和DR型的变送器
四、技术参数与性能
1、输出信号：4-20mA·DC二线制；
2、供电电源;12-45V·DC；
3、电源影响：＜0.05%/V;
4、负载影响：电源电压稳定时，无负载影响；
5、迁移特征：最大正迁移量500%，最小负迁移量600%；
● 负迁移量的绝对值，不大于一个工程大气压；
● 迁移后的上限和下限绝对值，均不应超过最大测量范围的上限值；
● 差压流量变送器迁移会破坏开方特性，故不能进行迁移；
● 绝对压力变送器不能进行负迁移；
6、阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；
7、启动时间：＜2秒，不需预热；
8、防爆类型：防爆型 ExdIIBT4-6 本安型 ExiaII CT5;
9、指示表（%）；电流表，标尺长44.5mm,精度±2%，液晶显示表，精度±0.2%；
10、振动影响：任何方向200HZ振动时，±0.005%/g;
11、安装位置：膜片未垂直安装，可产生小于0.24KPa;
12、温度影响：±0.2%；
13、静压影响：±0.5%；
14、精度：0.25%级、0.5%级，1.0%级
15、重量：5.4Kg（不包括附件）；
五、电容式差压变送器选型
